FN3-12  型戶內高壓負荷開關

概述：

FN3-12、FN3-12R、FN3-12R/S負荷開關關系戶內裝置的高壓電器。適用于交流50Hz、6kV或12kV的網絡中，作為開斷和閉合負荷及過負荷電流之用，亦可用作開斷和閉合空載長線，空載變壓器及電容器之開關。帶有RN3型熔斷型的負荷開關（FN3-12、FN3-12R/S）可切斷短路，作保護開關之用。本負荷開關可配用CS3型及CS2型手動操作機構進行操作。

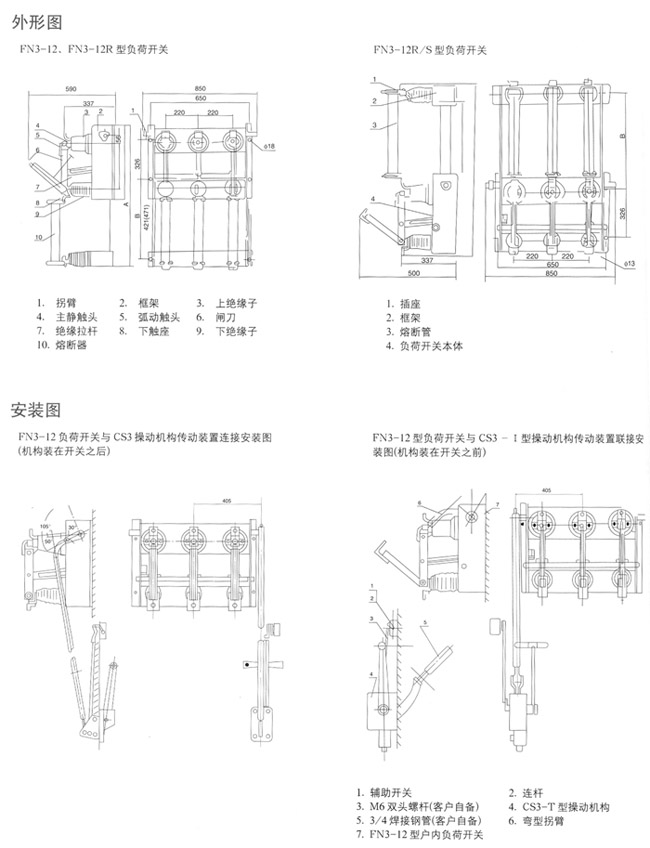

結構簡介：

負荷開關由底架,傳動機構,支柱絕緣子,閘刀及滅弧裝置等用部分阻成.底架由鋼板焊接而成,并裝有傳動機構.閘刀借支柱絕緣子固定在底架上,閘刀接觸點鉚有限觸頭,端部裝有弧動觸頭.滅弧裝置與裝置及噴嘴構成.在底加上還配有跳扣,凸輪與快速合閘彈簧,可進行快速合閘動作。

使用環境條件：

a.海拔不超過1000米；

b.周圍空氣溫度不高于+40℃及不低于-10℃；

c.空氣相對溫度不大于90%的戶內場所（當溫度為+25℃）；

d.無導電性塵埃的環境中；

e.無破壞金屬和絕緣的腐蝕性氣體的物體；

f.無劇烈震動和沖擊的地方；

g.無燃燒與爆炸危險的環境中。
